第1题

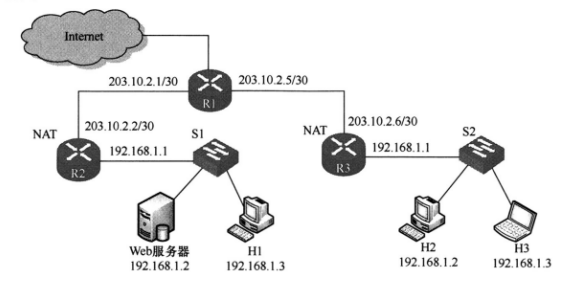

某校网有两局域网，通过路器 R1R2 R3 联后接入 Intermet，S1和2为以太网交换机。局域网采用静态 IP 地址配置，路由器部分接口以及各主机的 IP 地址如下图所示。

假设 NAT 转换表结构为

请回答下列问题:

1）为使 H2和H3能够 Web 服务器(使用默认端口号)需要进行什么配置?

2) H2主动访问 Web 服务器时，将 HTTP 请求报文封装到 IP 数据报P发送，则H2发送 P的源IP 地址和目的 IP 地址分别是什么?经过 R3 转发后，P的源址和目的IP 地址分别是什么?经过 R2 转发后，P 的源IP地址和目的 IP 地址分别是什么?

1)两个子网使用了相同的网段，且路由器开启了NAT功能，加上题干给出了NAT表的结

构，因此需要配置NAT表。路由器R2开启NAT服务，当路由器R2从WAN口收到 H2或H3发来的数据时，根据NAT 表发送给Web服务器的对应端口。外网IP地址应该为路由器的外端IP地址，内网IP地址应该为Web服务器的地址，Web服务器的默认端口为80，因此内网端口号固定为80，当其他网络的主机访问Web服务器时，默认访问的端口应该也是80，但是访问的目的IP是路由器的IP地址，因此NAT 表中的外部端口最好也统一为80。题目中并未要求对H1进行访问，因此H1的NAT表项可以不写。R2的NAT表配置如下:

2)由于启用了NAT服务，H2发送的P的源IP地址应该是H2的内网地址，目的地址应

该是R2的外网IP地址，源IP地址是192.168.1.2，目的IP地址是203.10.2.2。R3转发后，将P的源IP地址改为R3的外网IP地址，目的IP地址仍然不变，源IP地址是203.10.2.6，目的IP地址是203.10.2.2。R2转发后，将P的目的IP地址改为Web服务器的内网地址，源地址仍然不变，源IP地址是203.10.2.6，目的IP地址是192.168.1.2。
