（9 分）某网络拓扑如题 47 图所示，R 为路由器，

第1题

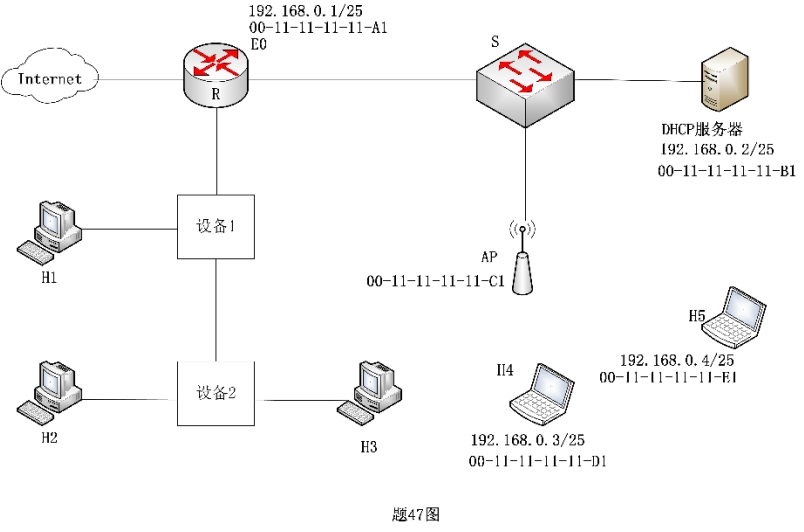

（9 分）某网络拓扑如题 47 图所示，R 为路由器，S 为以太网交换机，AP 是 802.11 接入 点，路由器的 E0 接口和 DHCP 服务器的 IP 地址配置如图中所示；H1 与 H2 属于同一个广播 域，但不属于同一个冲突域；H2 和 H3 属于同一个冲突域；H4 和 H5 已经接入网络，并通过 DHCP 动态获取了 IP 地址。现有路由器、100BaseT 以太网交换机和 100BaseT 集线器（Hub） 三类设备各若干台。

请回答下列问题。

（1）设备 1 和设备 2 应该分别选择哪类设备？

（2）若信号传播速度为 2×10⁸m/s，以太网最小帧长为 64B。信号通过设备 2 时会产生额外 的 1.51μs 的时间延迟，则 H2 与 H3 之间可以相距的最远距离是多少？

（3）在 H4 通 DHCP 动态获取 IP 地址过程中，H4 首先发送了 DHCP 报文 M，M 是哪种 DHCP 报文？路由器 E0 接口能否收到封装 M 的以太网帧？S 向 DHCP 服务器转发的封装 M 的以太 网帧的目的 MAC 地址是什么？

（4)若 H4 向 H5 发送一个 IP 分组 P，则 H5 收到的封装 P 的 802.11 帧的地址 1、地址 2 和地 址 3 分别是什么？

【答案解析】

（1）设备 1 选择 100BaseT 以太网交换机，设备 2 选择 100BaseT 集线器。

（2）设 H2 与 H3 之间的最远距离是 D，根据 CSMA/CD 协议的工作原理有：

解得：D=210m。

（3）M 是 DHCP 发现报文（DISCOVER 报文）；路由器 E0 接口能收到封装 M 的以太网帧； 目的 MAC 地址是 FF-FF-FF-FF-FF-FF。

（4）H5 收到的帧中，地址 1、地址 2 和地址 3 分别是：00-11-11-11-11-E1、00-11-11-11-11- C1 和 00-11-11-11-11-D1。
