Java接口的UML图

点击打开在线编译器,边学边练

表示接口的UML图和表示类的UML图类似,使用一个长方形描述一个接口的主要构成,将长方形垂直地分为三层。


顶部第1层是名字层,接口的名字必须是斜体字形,而且需要用<<interface>>修饰名字,并且该修饰和名字分列在两行。

第2层是常量层,列出接口中的常量及类型,格式是“常量名字:类型”。

第3层是方法层,也称操作层,列出接口中的方法及返回类型,格式是“方法名字(参数列表):类型”。

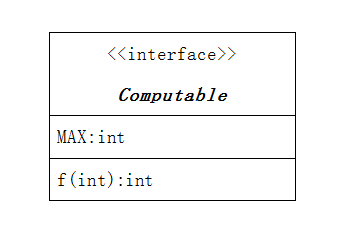

接口Computable的UML图如下:

Java接口的UML图1

如果一个类实现了一个接口,那么类和接口的关系是实现关系,称类实现接口。UML通过使用虚线连接类和它所实现的接口,虚线起始端是类,虚线的终点端是它实现的接口,但终点端使用一个空心的三角形表示虚线的结束。

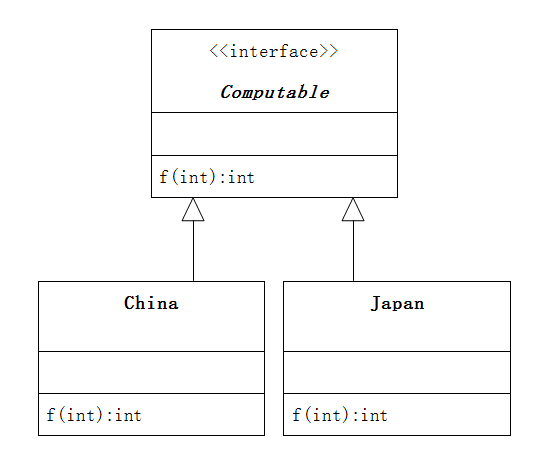

China和Japan类实现Computable接口的UML图如下:

Java接口的UML图2
