呼吸灯

点击打开在线编译器,边学边练

1.双定时器呼吸灯实现

呼吸灯的实现原理就是让小灯的IO端口在一段时间里PWM由大到小变化的占空比输出,接着又由小到大的占空比输出,小灯显示效果就是时亮时暗地交替闪烁。

首先我们用定时器0定时0.1ms,全局变量pwm在其中断函数里执行简单的从0到99的循环自加,这样周期就是10ms。

假如主函数里我们这样执行

if(pwm<90)P0=0xFF;
else P0=0x00;

那么IO端口输出的一直是周期为10ms占空比为90%的波形,这样8盏小灯一直是处于较暗的显示状态不变,要想实现呼吸灯,就要不停改变PWM波形的占空比。

所以我们使用定时器1来做间隔10ms地改变占空比,我们再定义一个全局变量highval,这个变量每隔10ms就会在定时器1中断函数中实现加1或者减1,加到99时又从99减回到0,减回到0又从0开始加到99的这样循环过程,大家回去研究左右往复循环流水灯的代码就会明白都是一样的思路。

然后主函数这样执行

if(pwm<highval)P0=0xFF;//highval每隔10ms就会变化加1或者减1
else P0=0x00;

效果图如下

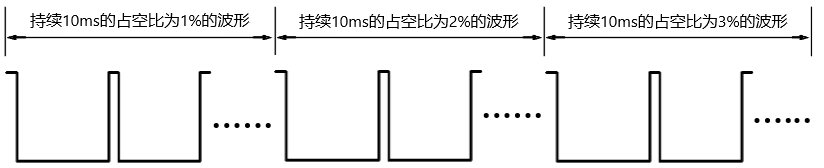

双定时器呼吸灯实现1

······

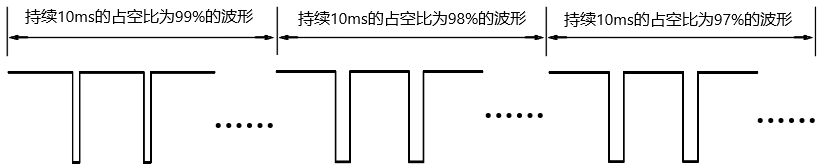

双定时器呼吸灯实现2


2.代码

#include <reg52.h>
#include <function.h> //详见第六章第8讲
#include <timer.h>

u8 pwm=0,highval=99;
void main()
{
    LED_Init();          //初始化LED硬件模块
    EA = 1;              //闭合总中断开关
    TIM0_Init(100,9);    //定时0.1ms,9是微调使定时时间更精确
    TIM1_Init(10000,10); //定时10ms,10是微调使定时时间更精确

    while(1)
    {
        if(pwm<highval)P0=0xFF; //highval每隔10ms就会变化加1或者减1
        else P0=0x00;
    }
}

void TIM0_IRQHandler() interrupt 1
{
    TH0 = T0RH;        //重新加载重载值
    TL0 = T0RL;
    pwm++;
    if(pwm>=100)pwm=0; //pwm在0~99之间间隔0.1ms变化,周期就为10ms
}

void TIM1_IRQHandler() interrupt 3
{
    static u8 dir;
    TH1 = T1RH;          //重新加载重载值
    TL1 = T1RL;

    if(dir==1)highval--; //占空比逐渐减少,小灯逐渐变亮
    if(highval==0)dir=0;

    if(dir==0)highval++; //占空比逐渐增加,小灯逐渐变暗
    if(highval>=99)dir=1;
}

本章内容就告一段落了,定时器功能几乎是开发中必不可少的模块,灵活使用会使执行效率更加高效,大家有时想出的一些原创题目多使用定时器来训练,加强对这个工具的利用。
