支持连按与全局变量

点击打开在线编译器,边学边练

1.支持连按的思路

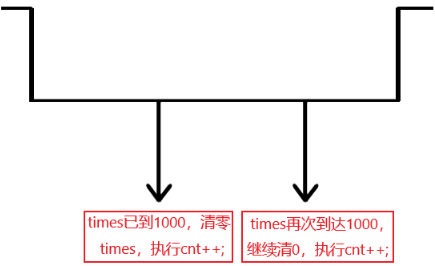

支持连按的代码就是在“不支持连按”代码的思路上把“if(KEY4==1)”改为“if(KEY4==0)”,这样的话按键不松手程序就能一直进入“if(KEY4==0)”的大括号里面。然后我们定义一个变量times,如果一直按着不放,times就一直累加,累加到1000,意味着低电平已经持续了一定的时间,我们就可以执行功能代码了,如图所示




2.全局变量

全局变量就是先在所有函数前定义,这种变量可以在所有函数中使用,例如这个变量的值发生改变成为另一个值时,假设是12,其他函数此时运用这个变量的值就是12。关于全局变量的利弊请参考《手把手教你学51单片机》文档7.1.2节。

所以这次我们把数码管显示的内容代码封装成函数,定义一个全局变量cnt,cnt在主函数中通过按键动作来改变这个值,然后数码管负责显示这个数。

实验现象就是按着K4不放,数码管显示cnt的值一直累加。



3.支持连按的代码

#include <reg52.h>
sbit ADDR2 = P1^2;
sbit ADDR1 = P1^1;
sbit ADDR0 = P1^0;
sbit ENLED = P1^4;
sbit ADDR3 = P1^3;

sbit LED2  = P0^0;
sbit KEY4  = P2^7;
unsigned char code LedChar[16]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};//数码管状态值初始化
unsigned char LedBuff[6]={0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};//数码管显示缓存区
unsigned char cnt=0;//可以在SEG_task()和main()中使用的全局变量

void SEG_task()//数码管显示函数
{
    static unsigned char i=0;
    LedBuff[0]=LedChar[cnt%10];
    if(cnt>=10)LedBuff[1]= LedChar[(cnt/10)%10];  //cnt没到达10之前不更新LedBuff[1]的初始值
    if(cnt>=100)LedBuff[2]= LedChar[(cnt/100)%10];//cnt没到达100之前不更新LedBuff[2]的初始值
    if(cnt==0){ LedBuff[1]=0xFF;LedBuff[2]=0XFF; }//cnt到达255之后再加1就溢出变为0了,这时候要再次熄灭这两个数码管

    P0=0xFF;//端口状态全部熄灭数码管里的LED达到刷新作用
    switch(i)
    {
        case 0:
        ADDR2 = 0;ADDR1 = 0;ADDR0 = 0;P0=LedBuff[0];i++;break;
        case 1:
        ADDR2 = 0;ADDR1 = 0;ADDR0 = 1;P0=LedBuff[1];i++;break;
        case 2:
        ADDR2 = 0;ADDR1 = 1;ADDR0 = 0;P0=LedBuff[2];i=0;break;
    }
}

void main()
{
    unsigned char key_up=1;//定义记录按键状态值的变量,初始值为1避免程序一开始就进入了“if(key_up==0)”
    unsigned int  times=0; //用来记录进入过按键判断语句的次数
    ADDR3 = 1;//使能三八译码器
    ENLED = 0;//

    ADDR2 = 1;//**************************
    ADDR1 = 1;//让三八译码器的IO6输出低电平
    ADDR0 = 0;//**************************
    P2 = 0xF7;//让K4能具备有被拉低的条件先

    while(1)
    {
        SEG_task();//数码管显示任务

        //按键功能部分
        if(key_up==0)
        {
            if(KEY4==0)         //之前“KEY4==1”是不支持连按,现在改为“KEY4==0”就成为支持连按了
            {
                times++;
                if(times>=1000) //按键IO端口一直是低电平times就一直累加,累加到1000意味低电平持续了一段时间了,该执行功能代码了,修改1000这个数的话那么cnt自加的速度就会改变
                {
                    times=0;
                    cnt++;      //执行功能代码
                }
            }
        }
        key_up=KEY4;            //如果不松手,key_up就会等于0
    }
}
