什么是弦图?

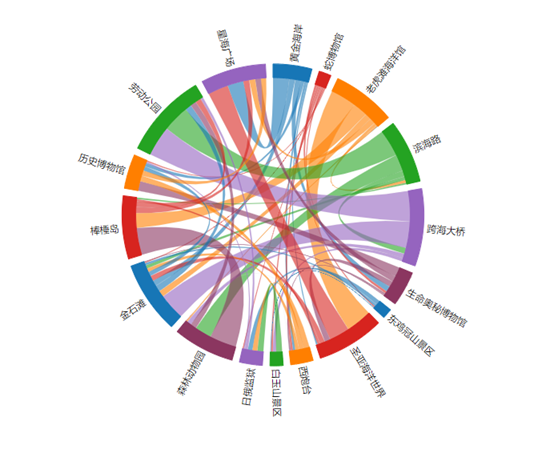

下面的图我们看到后,第一感觉应该虽然看着很酷炫,但是会感觉很复杂,感觉无所适从,不知怎么来看这个图表。今天我们就来介绍下这个图表是怎么用的?
这个图表叫做弦图,弦图主要用于展示多个对象之间的关系,连接圆上任意两点的线段叫做弦,弦(两点之间的连线)就代表着两者之间的关联关系。弦图虽然看起来有点眼花缭乱,但是它却非常适合用户分析复杂数据的关联关系。弦图主要有以下特点:
(1)用圆上的两点的连线来表示两者的关系。
(2)连接线的宽度可以表示两个数据之间的关系程度或者比例关系。
(3)弧线与圆的接触面积上的宽度也可以用来表示关系程度和比例关系。
(4)可以使用不同的颜色来区分不同的关系。
弦图是一种特殊的图,很多在一般图上的 NP-Hard 问题在弦图上都有优秀的线性时间复杂度算法。
定义
子图:点集和边集均为原图点集和边集子集的图。
导出子图(诱导子图):点集为原图点集子集,边集为所有满足两个端点均在选定点集中的图。
团:完全子图。
极大团:不是其他团子图的图。
最大团:点数最大的团。
团数:最大团的点数,记为。
最小染色:用最少的颜色给点染色使得所有边连接的两点颜色不同。
色数:最小染色的颜色数,记为。
最大独立集:最大的点集使得点集中任意两点都没有边直接相连。该集合的大小记为。
最小团覆盖:用最少的团覆盖所有的点。使用团的数量记为。
弦:连接环中不相邻两点的边。
弦图:任意长度大于3的环都有一个弦的图称为弦图。
知识点标签:图论
